Направляющая роликовая каретка со стальными роликами

Нам доверяют

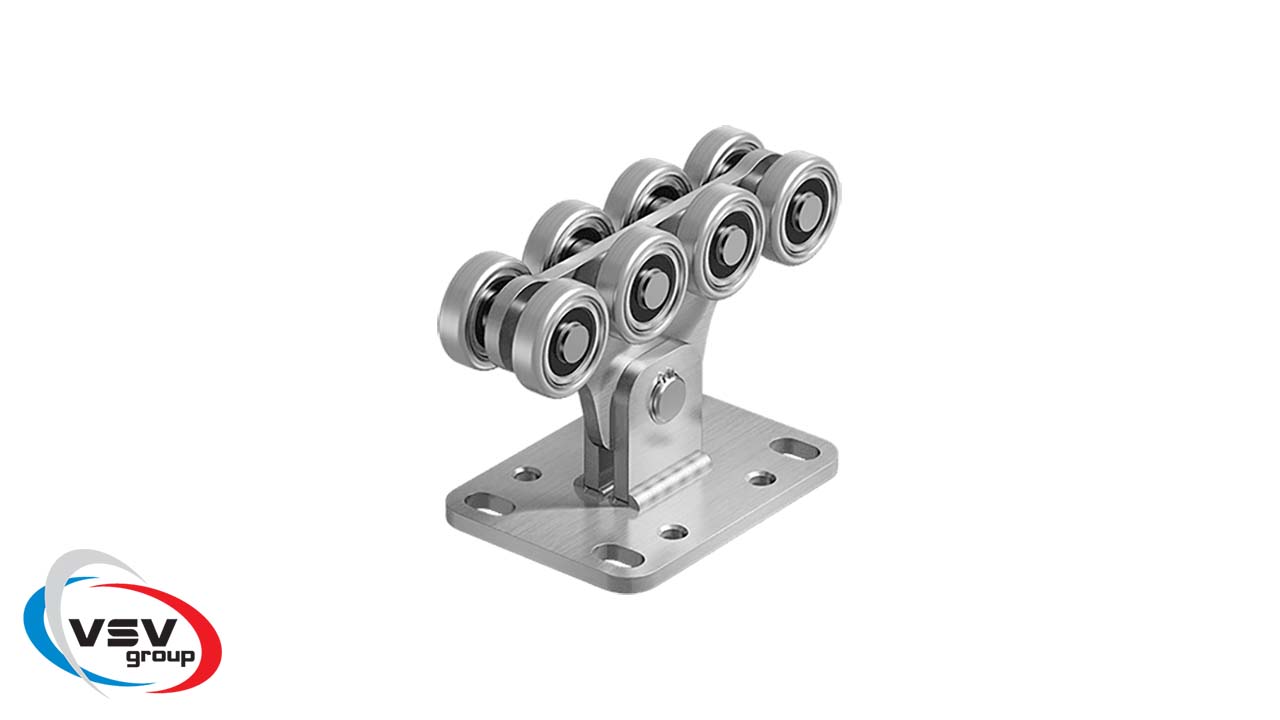

Направляющая роликовая каретка со стальными роликами – основной элемент консольного комплекта

В составе крупногабаритной воротной системы роликовая каретка выполняет ведущую функцию – она способствует простоте и легкости перемещения габаритной створки откатных ворот, удерживая ее в плоскости движения. Размер самой каретки непосредственно зависит от параметров сдвижных створок и консольного комплекта. Выпускается два типоразмера – большая и малая.

Большая роликовая опора

Этот несущий элемент разработан для массы системы в пределах 800 кг и ширины ворот, не превышающей 10 м. Конструкция включает в себя основание и приваренную к нему стойку с роликами. Для большой каретки предусмотрены большое и малое монтажные основания, каждое из которых имеет свои преимущества.

Малое основание чаще всего устанавливается с соосной регулировочной опорой для обеспечения регулировки положения раздвижных створок и предотвращения их перекоса и выхода из направляющих. Также его можно приварить к закладной. Выносливость опорных кареток с малым основанием значительно выше, нежели тележки с большим.



Малая роликовая тележка

Малый типоразмер роликовой тележки, оснащенной стальными роликами, предназначен для габаритов ворот весом, не превышающим 400 кг, а шириной – не более 4 м. К таким параметрам относится малый консольный комплект.

Для жесткости и выносливости изделия корпус каретки производится из стали в несколько слоев методом выштамповки. При этом точность расчетов обеспечивает максимальное сопряжение роликов и консоли. Этот параметр – основной показатель, от качества которого зависит срок службы консольной комплектации в целом.

Для проушин основания тележки используется легированная износостойкая сталь с маркировкой Ст20ХН3А.

Особенности конструкции стальных роликов



Стальной ролик для каретки представляет собой металлическое колесико с подшипником на полимерной дистанционной втулке. Для его изготовления применяется современное оборудование с точным программным управлением. Это особенно важно для обеспечения максимально точной геометрии размеров.

В качестве покрытия внешней поверхности применяется гальваническая пленка, которая надежно защищает колесо от влаги и льда, а также абразивного воздействия пыли.

Для изготовления дистанционной втулки стального ролика применяется специальный полимер, который не теряет своих свойств в значительном температурном диапазоне, а благодаря ударной вязкости обеспечивает защиту подшипников и бесшумность работы каретки.

Эксплуатационные возможности роликов из стали

Протоколы проведенных на сертифицированном оборудовании испытаний свидетельствуют, что роликовая опора, оснащенная стальными роликами способна выдержать нагрузки до 7 т – максимальной для профиля. Увеличение параметров нагрузки приводило к изгибу направляющей, каретка же при этом оставалась целой.

Применение стальных роликов для откатных ворот незаменимо при большом весе и значительных габаритах створок.

При подборе параметров каретки необходимо учитывать технологические характеристики направляющей.
